化學原料藥及醫藥中間體的生產中許多合成反應是需要在低溫下進行的，將反應物料降溫到要求的特定低溫，通常采用的降溫方法有液氮法或使用深冷設備降溫法。對于一些液氮使用量較大的低溫反應，如7-ACA和阿莫西林的低溫反應，使用深冷所產生的經濟效益要遠遠高于使用液氮制冷。所以進一步了解深冷和重視深冷運行費用的降低意義非常重大。

2. 制冷的概念、種類及常用制冷劑

2.1制冷的概念和分類

制冷是指用人工的方法在一定時間和一定空間內將物體冷卻，使其溫度降低到環境溫度以下，并保持這個溫度。

按照所獲得的的溫度，通常將制冷的溫度范圍劃分為以下幾個領域：120K以上，普通制冷； 120~20K,深度制冷；20~0.3K,低溫制冷；0.3K以下，超低溫制冷。用于7-ACA和阿莫西林生產的冷凍機組的設計工況一般是－75℃，從習慣上來講，我們稱其為深冷機組。

2.2 制冷的途徑

制冷有兩種途徑，一種是天然冷源，如夏季的深井水和冬天貯藏下來的天然冰；一種是人工制冷，主要是利用制冷劑在低壓下的汽化過程制冷，常用的有四種方式，即蒸汽壓縮式、吸收式、噴射式、吸附式制冷。前兩種在工業生產中應用較多，如氨、氟利昂是壓縮式制冷，溴化鋰是吸收式制冷。

2.3 常用制冷劑

制冷劑又稱制冷工質，是制冷循環的工作介質，利用制冷劑的相變來傳遞熱量，既制冷劑在蒸發器中汽化時吸熱，在冷凝器中凝結時放熱。當前能用作制冷劑的物質有80多種，最常用的是氨、氟里昂類、水和少數碳?xì)浠衔锏取?/span>

1987年9月在加拿大的蒙特利爾室召開了專門性的國際會議，并簽署了《關于消耗臭氧層的蒙特利爾協議書》，于1989年1月1日起生效，對氟里昂在的R11、R12、R113、R114、R115、R502及R22等CFC類的生產進行限制。1990年6月在倫敦召開了該議定書締約國的第二次會議，增加了對全部CFC、四氯化碳（CCL4）和甲基氯仿（C2H3CL3）生產的限制，要求締約國中的發達國家在2000年完全停止生產以上物質，發展中國家可推遲到2010年。另外對過渡性物質HCFC提出了2020年后的控制日程表。HCFC中的R123和R134a是R12和R22的替代品。

熱力學的要求

在大氣壓力下，制冷劑的蒸發溫度(沸點)ts要低。這是一個很重要的性能指標。ts愈低則不僅可以制取較低的溫度，而且還可以在一定的蒸發溫度to下，使其蒸發壓力Po高于大氣壓力。以避免空氣進入制冷系統，發生泄漏時較容易發現。要求制冷劑在常溫下的冷凝壓力Pc應盡量低些，以免處于高壓下工作的壓縮機、冷凝器及排氣管道等設備的強度要求過高。并且，冷凝壓力過高也有導致制冷劑向外滲漏的可能和引起消耗功的增大。

制冷劑的臨界溫度要高些、冷凝溫度要低些。臨界溫度的高低確定了制冷劑在常溫或普通低溫范圍內能否液化。凝固溫度是制冷劑使用范圍的下限，冷凝溫度越低制冷劑的適用范圍愈大。

3. 復疊制冷介紹

3.1制取低溫為什么采用復疊制冷

采取兩級或多級壓縮循環，在一定程度上擴大了循環的溫度差，可以獲得比單機壓縮循環更低的制冷溫度。但是單靠分級壓縮并不能大范圍地增大循環的工作溫差，制約因素是制冷劑的性質。

要獲得有效的蒸汽壓縮式制冷，就要求制冷劑在其臨界點以下和標準沸點附近的溫度范圍循環。任何流體物質的這段溫度范圍都是有限的。這就是說，低沸點的制冷劑的臨界溫度較低，高沸點的制冷劑的臨界點溫度較高。不可能有一種制冷劑，同時既有很高的臨界溫度，又有很低的沸點溫度。

可見，當制冷循環的溫差大到一定程度時，無法用一種制冷劑有效地制冷。解決的辦法是：將總的制冷循環溫差分割成兩個或多個區段，每個區段用性質相宜的制冷劑循環。將它們疊加起來，達到要求的制冷溫度。這就是復疊制冷。

3.2深冷機組的結構

從美國約克和意大利安東尼托尼公司的深冷機組來看，復疊式制冷機組通常由兩個單獨的制冷系統組成，分別稱為高溫級和低溫級部分。高溫部分使用中溫制冷劑，低溫部分使用低溫制冷劑，各自成為一個使用單一制冷劑的制冷系統(單級或兩級壓縮)，其中高溫部分系統中制冷劑的蒸發用來使低溫部分系統中制冷劑冷凝，用一個冷凝蒸發器聯系起來，它既是低溫部分的冷凝器，也是高溫部分的蒸發器。這樣，低溫部分的制冷劑在蒸發器內向被冷卻對象吸取熱量(即制取冷量)，并將此熱量傳給高溫部分制冷劑，然后再由高溫部分的制冷劑將熱量傳給環境介質(空氣或水)。

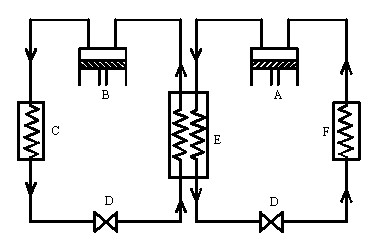

圖3-1示出由兩個單級壓縮系統組成的簡單的復疊式制冷循環的原理圖。

A—低溫壓縮機 B—高溫壓縮機 C—冷凝器 D—節流裝置 E一冷凝蒸發器 F一蒸發器

圖3-1 兩個單級壓縮系統組成的復疊式制冷循環的系統圖

復疊式制冷循環的高溫部分使用的制冷劑，一般為R134a、R22、R502，也可使用R1270(丙烯)或R290(丙烷)。低溫部分使用的制冷劑有：R23、R13、R1150(乙烯)和R170(乙烷)。對于復疊式制冷循環，R23適用的蒸發溫度范圍是-70～-110℃,R14適用的蒸發溫度范圍是-110～-140℃。R23是R13的過渡替代品，其價位比R13便宜。

由兩個單級壓縮系統組成的復疊式制冷循環，因受壓縮機壓比的限制，它通常只能獲得-80℃左右的低溫。如果采用一個單級壓縮系統和一個兩級壓縮系統組成的復疊式循環系統，則可制取-110℃左右的低溫。為了要得到更低的溫度，可采用三元復疊循環(即在兩個單級或單機雙級復疊的基礎上再增加一個低溫工質的單級系統)，例如在R22和R23復疊式系統的基礎上再增加一個R1150為制冷劑的單級系統，就可得到-110～-140℃的低溫，但是系統的復雜性和成本也隨之增加。

4. 深冷機組應用中存在的問題

在合成反應中，一般來講，采用深冷降溫比液氮降溫經濟，北京一家科研機構人員已經在相關資料上做過論證，在此就不再比較。但是使用深冷機組也存在一定的問題，一是機組的購置費用昂貴，存在一定的投資風險，二是象7ACA這樣的合成反應，料液的腐蝕性非常強，如果設備的內盤管焊縫泄漏，有腐蝕性的物料和載冷劑混合，將會進入深冷機組的蒸發器和相應管路，清理難度非常大，尤其是使用R11做載冷劑時，因?yàn)镽11的價位比較高，更換時增大較多的運行費用。因此，雖然復疊式深冷機組操作比較簡單，但運行中出現設備泄漏故障以后，造成的損失非常慘重。為降低運行費用，我們考慮了載冷劑的替代。

5. 載冷劑的替代

選擇理想的載冷劑，應具備下列基本條件：

⑴載冷劑是依靠顯熱來運載熱量的，所以要求載冷劑在工作溫度下處于液體狀態，不發生相變。要求載冷劑的凝固溫度至少比制冷劑的蒸發溫低4～8℃，標準蒸發溫度比制冷系統所能達到的最高溫度高。

⑵比熱要大，在傳遞一定熱量時，可使載冷劑的循環量小，使輸送載冷劑的泵耗功減少，管道的耗材量減少，從而提高循環的經濟性。另外當一定量的流體運載一定量的熱量時，比熱大能使傳熱溫差減小。

⑶熱導率要大，可增加傳熱效果，減少換熱設備的傳熱面積。

⑷粘度要小，以減少流動阻力和輸送泵功率。

⑸化學性能要求穩定。載冷劑在工作溫度內不分解；不與空氣中的氧化合，不改變其物理化學性能；不燃燒、不爆炸，揮發性要小，如在特殊情況下，必須使用有燃燒性、有揮發性的載冷劑時，其閃點須高于65℃；載冷劑與制冷劑接觸時化學性質應穩定，不發生化學變化。

⑹要求對人體和食品、環境無毒、無害，不會引起其它物質的變色、變味、變質。

⑺要求不腐蝕設備和管道，如果載冷劑稍帶腐蝕性時，應能添加緩蝕劑阻滯腐蝕。

⑻要求價格低廉，易于獲得。

對照上述條件，對于低溫來講，R11是一種理想的載冷劑，但由于其對臭氧層破壞嚴重，屬于淘汰產品，價格上升很快，現在市面價格為27元/Kg,，為此我們綜合比較，選擇二氯甲烷成功替換了R11。先將原R11系統放出，加入少量的二氯甲烷循環清洗，除去R11和原來7ACA物料殘留物和苯胺等，然后加入經過分子篩脫水的二氯甲烷，降低其水分含量，防止出現冰堵。試驗表明，如含水0.1%的二氯甲烷，當溫度降低到－35℃時，二氯甲烷出現渾濁，溫度上升后，又變澄清，所以用分子篩脫水很有必要。經過脫水的二氯甲烷，溫度降低到－75℃，仍然比較清澈。當然用二氯甲烷替換R11，理論上是沒有問題的，但因?yàn)槭褂脮r(shí)間短，是否會發生其他問題，尚需實踐的檢驗，所以務必要求操作人員嚴格控制，精心操作，及時發現和解決新的問題。
